Hogyan alakíthat át egy szán típusú merülő axiális áramlású szivattyú nagy volumenű vízgazdálkodási projekteket?

Professzionális szivattyúgyártóként és -szállítóként Kínában,Kairunbiztosítja aSzán típusú merülő axiális szivattyúigényes vízszállítási alkalmazásokhoz, ahol elengedhetetlen a nagy áramlási kapacitás, az alacsony nyomásigény és az egyszerűsített telepítés. Az integrált szivattyú-motor szerkezettel és szán típusú alappal tervezett megoldás támogatja a települési vízelvezetést, árvízvédelmi, mezőgazdasági öntözési és víztakarékossági projekteket, miközben segít csökkenteni a telepítés bonyolultságát és az infrastrukturális költségeket.

A szán típusú merülő axiális áramlási szivattyút nagy mennyiségű víz mozgatására tervezték viszonylag alacsony nyomás mellett. Süllyesztett motor konfigurációja és szán típusú tartószerkezete alkalmassá teszi olyan projektekre, ahol a hagyományos szivattyúberendezések kiterjedt mélyépítést vagy bonyolult beállítási eljárásokat igényelnek. Ez az útmutató ismerteti a működési elvét, a legfontosabb előnyöket, a műszaki jellemzőket, a tipikus alkalmazásokat és a kiválasztási szempontokat. Összehasonlítja a reprezentatív modelleket is, hogy segítsen a mérnököknek, vállalkozóknak, beszerzési csapatoknak és projekttulajdonosoknak azonosítani a szükséges áramlási sebességüknek, teljes nyomásuknak, tápellátásuknak és működési környezetüknek megfelelő berendezéseket.

Tartalomjegyzék

1. Mi az a szán típusú merülő axiális áramlási szivattyú?
2. Hogyan működik a szivattyú?
3. Mik a fő előnyei?
4. Milyen műszaki jellemzőket kell összehasonlítaniuk a vásárlóknak?
5. Hol használható ez a szivattyú?
6. Hogyan válasszuk ki a megfelelő szivattyúmodellt?
7. Mely telepítési és karbantartási gyakorlat a legfontosabb?
8. Gyakran Ismételt Kérdések
9. Következtetés: Megbízható vízszállítási megoldás kiválasztása

1. Mi az a szán típusú merülő axiális áramlási szivattyú?

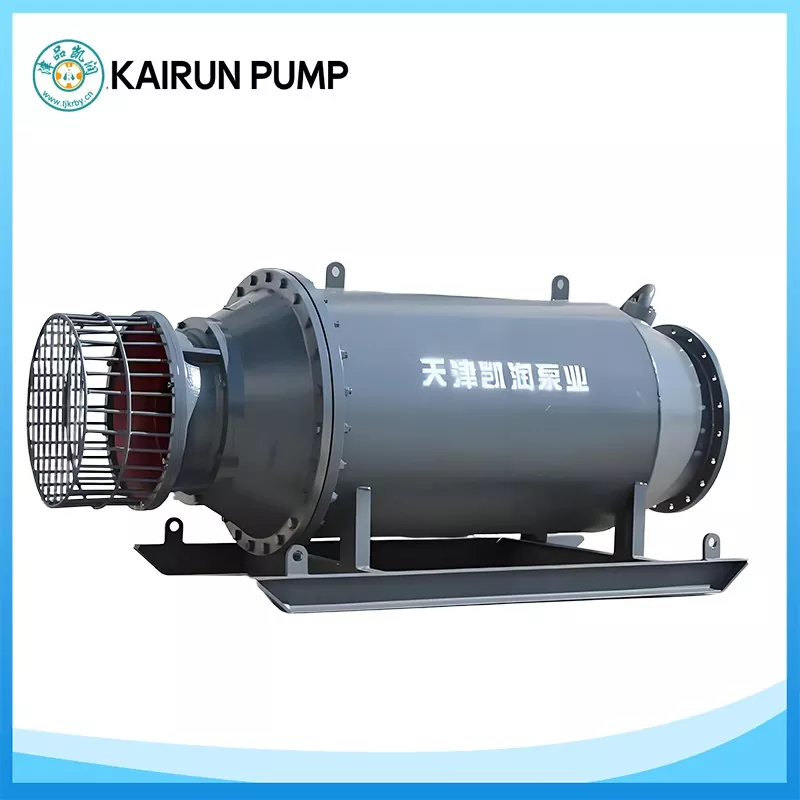

A szán típusú merülő axiális áramlású szivattyú egy speciális szivattyúegység, amely egyesíti az axiális áramlású hidraulikát, a merülőmotort és a szán alakú támasztólapot. Elsősorban olyan alkalmazásokhoz készült, amelyek jelentős vízmozgást igényelnek magas ürítőmagasság nélkül.

Ellentétben a külön szivattyúaknától vagy állandó, összetett szivattyúház-szerkezettől függő telepítésekkel, a szánkó típusú konfiguráció rugalmasabb telepítési megközelítést kínál. A helyszín elrendezésétől és a berendezés kialakításától függően az egység vízszintesen vagy ferde szögben is felszerelhető, a gyártó beépítési követelményei szerint.

Az integrált kialakítás különösen hasznos az ingadozó vízszintekkel, korlátozott építési területtel, ideiglenes vízelvezetési igényekkel vagy meglévő szivattyúberendezések felújításával kapcsolatos projekteknél.

A mérnökök és a beszerzési csapatok számára a legfontosabb szempont az, hogy a szivattyút egy adott hidraulikus feladatra tervezték. Alkalmassága a szükséges áramlástól, a teljes rendszermagasságtól, a vízminőségtől, a merülési feltételektől és az elektromos ellátástól függ – nem csupán a motor névleges teljesítményétől.

2. Hogyan működik a szivattyú?

Az axiális áramlású szivattyú működési elve azon alapul, hogy egy propellerszerű járókeréken keresztül energiát adnak át a víznek. Ahogy a járókerék forog, elsősorban a szivattyú tengelyével párhuzamos áramlást generál, lehetővé téve a nagy mennyiségű folyadék hatékony mozgását viszonylag alacsony nyomás mellett.

Merülő konfigurációban a motor és a szivattyú víz alatt működik. A motor egy integrált elrendezésen keresztül közvetlenül hajtja meg a járókereket, csökkentve a hagyományos külső hajtáselemek szükségességét. A szán típusú talp alátámasztja az egységet, és megkönnyíti az elhelyezést a telepítés során.

Az alapvető működési folyamat a következő szakaszokból áll:

1. Vízfelvétel:A víz a tervezett bemeneti csatornán keresztül jut be a szivattyúba.
2. Energiaátvitel:A forgó járókerék mechanikai energiát ad át a folyadéknak.
3. Axiális kisülés:A járókerék a tengely iránya mentén gyorsítja a vizet.
4. Vízszállítás:Az ürítési elrendezés az áramlást a vízelvezető csatorna, öntözőrendszer vagy más cél felé irányítja.

Mivel az axiális áramlású szivattyúk az áramlási kapacitást részesítik előnyben, nem pedig a kivételesen nagy nyomást, különösen alkalmasak alacsony emelésű vízszállításra. A megfelelő hidraulika kiválasztása elengedhetetlen: a tervezett üzemi tartományon kívül működő szivattyú csökkent hatásfokkal, túlzott vibrációval vagy megnövekedhet a karbantartási igényekkel.

3. Melyek a szán típusú merülő axiális áramlási szivattyú fő előnyei?

3.1 Egyszerűsített telepítés

Az integrált szerkezet és a szán típusú talp csökkentheti a bonyolult alapozási munkák és a szivattyútengely-beállítások szükségességét. Ez értékes sürgősségi vízelvezetési projektek, ideiglenes vízátadó állomások és a meglévő infrastruktúra korszerűsítése esetén. A Kairun termékinformációi 30–40%-os potenciális mélyépítési költségmegtakarítást jeleznek a hagyományos szivattyúállomás-elrendezésekhez képest. A tényleges megtakarítás a helyszín körülményeitől, a telepítés terjedelmétől és az összehasonlításhoz használt alternatív kialakítástól függ.

3.2 Nagy áramlási kapacitás alacsony nyomáson

Az axiális áramlású hidraulika kiválóan alkalmas nagy mennyiségű víz mozgatására viszonylag kis magasságkülönbségeken. Ez teszi a szivattyút praktikus jelöltté az árvíz elvezetéséhez, a mezőgazdasági területek öntözéséhez, a folyószabályozáshoz és az ipari keringtető vízrendszerekhez.

3.3 Változó vízszintekhez való alkalmazkodás

A folyók, tavak, tározók és az alacsonyan fekvő vízelvezető területek gyakran jelentős vízszint-ingadozásokat tapasztalnak. Egy megfelelően konfigurált búvárszivattyú a megadott merülési tartományon belül működhet anélkül, hogy ugyanazt az elrendezést kellene alkalmaznia, mint a hagyományos szárazon telepített szivattyúegységeknél.

3.4 Védelem merülő üzem esetén

A Kairun IP68 védelmi besorolást, F-osztályú szigetelést, kettős mechanikus tömítést és védelmi funkciókat sorol fel a szivárgás, a tekercs túlmelegedése, valamint a túlterhelés vagy fázisvesztés esetén. Ezek a szolgáltatások támogathatják a megbízható működést, ha megfelelően vannak meghatározva, telepítve és karbantartva. A vásárlóknak meg kell erősíteniük a kiválasztott modellhez tartozó pontos védelmi és felügyeleti csomagot.

3.5 Potenciális energia- és működési költségelőnyök

A hatékony hidraulikus tervezés és a megfelelő motorválasztás hozzájárulhat az energiafogyasztás csökkentéséhez a folyamatos vízszállítás során. A Kairun körülbelül 15%-os energiamegtakarításról számol be a hagyományos berendezésekhez képest. Az értelmes összehasonlítás érdekében a vásárlóknak értékelniük kell a tényleges munkapont-hatékonyságot, az éves üzemórákat, a villamosenergia-tarifákat és az alternatív szivattyú teljesítményét.

4. Milyen műszaki jellemzőket kell összehasonlítaniuk a vásárlóknak?

A Sled típusú merülő axiális áramlási szivattyú vásárlása előtt a mérnököknek össze kell hasonlítaniuk a névleges áramlási tartományt, a nyomástartományt, a motor teljesítményét, a tápfeszültséget és a tervezett alkalmazást. Az alábbi táblázat a Kairun által közzétett reprezentatív modelleket foglalja össze.

Fontos:Ezek az adatok publikált modelltartományok, nem garantálják, hogy az áramlás és a magasság minden kombinációja egyszerre elérhető. A végső működési pontot a gyártó teljesítménygörbéje és a tényleges rendszerkövetelmények alapján kell ellenőrizni.

További technikai összefüggésekért tekintse át a Kairun Sled típusú merülő axiális áramlási szivattyú termékoldalát és szélesebb búvárszivattyú-kínálatát.

5. Hol használható ez a szivattyú?

A nagy átfolyás, az alacsony nyomású teljesítmény és a rugalmas telepítés kombinációja ezt a szivattyút számos vízgazdálkodási szektorban relevánssá teszi.

Városi vízelvezetés és árvízvédelem

Az önkormányzati hatóságok és a vízelvezető vállalkozók fontolóra vehetik ezt a szivattyút csapadékvíz elvezetésére, alacsonyan fekvő városi területekre, folyóparti vízelvezető állomásokra és vészhelyzeti vízelvezetésre. A gyors üzembe helyezés különösen értékes lehet, ha az árvízi körülmények gyakorlati alternatívát kívánnak meg az állandó szivattyúzó létesítmény építése helyett.

Mezőgazdasági öntözés

A nagy gazdaságoknak és öntözési projekteknek gyakran kell folyókból, csatornákból, tározókból vagy más forrásokból származó vizet a mezőgazdasági elosztórendszerekbe juttatniuk. A megfelelő modell kiválasztása segíthet a szezonális igények és a szükséges vízmennyiség és a rendelkezésre álló szivattyúmagasság összehangolásában.

Vízvédelem és folyógazdálkodás

A vízgazdálkodási projektek axiális átfolyású szivattyúkat használhatnak a tározók átvitelére, az ökológiai vízpótlásra, a folyószabályozásra és az építkezés során történő ideiglenes vízelvezetésre. A telepítési elrendezésnek figyelembe kell vennie a változó vízszintet, az üledék felhalmozódását, a bemeneti feltételeket és a szervizelési lehetőségeket.

Ipari vízforgatás

Az ipari parkok és a kiválasztott tisztító létesítmények nagy volumenű vízforgatást vagy esővíz-emelést igényelhetnek. A szivattyú alkalmassága a folyadék hőmérsékletétől, a lebegő szilárd anyagoktól, a korrozív hatástól és egyéb működési jellemzőktől függ. A kémiailag agresszív folyadékokat vagy koptató szilárd anyagokat tartalmazó alkalmazások speciális anyag- és hidraulikus kompatibilitási ellenőrzéseket igényelnek.

A tágabb berendezéskategóriával kapcsolatos további információkért lásd a Kairun cikkét a nagy átfolyású vízszállításhoz használható búvárszivattyúkról.

6. Hogyan válasszuk ki a megfelelő szivattyúmodellt?

Ha csak a maximális áramlási sebesség vagy motorteljesítmény alapján választ szivattyút, az szükségtelen energiafogyasztáshoz vagy elégtelen teljesítményhez vezethet. A megbízhatóbb kiválasztási folyamat a hidraulikus üzemi és működési környezettel kezdődik.

• Határozza meg a szükséges áramlási sebességet:Számítsa ki a normál, csúcs és vészhelyzeti vízszállítási igényt köbméterben óránként.
• Számítsa ki a teljes dinamikus fejet:Tartalmazza a magasságkülönbségeket, a nyomónyomás követelményeit és a csöveken, szelepeken, íveken és egyéb alkatrészeken keresztüli veszteségeket.
• Mérje fel a vízviszonyokat:Ellenőrizze a hőmérsékletet, a homoktartalmat, a lebegőanyag-tartalmat és a kémiai jellemzőket. A Kairun legfeljebb 50°C-os közeghőmérsékletet és legfeljebb 2%-os homoktartalmat határoz meg a hivatkozott termékre.
• Ellenőrizze az áramellátást:Ellenőrizze a feszültséget, a frekvenciát, a rendelkezésre álló teljesítményt, az indítási módot és a védelmi követelményeket a szállítóval.
• Értékelje a telepítési feltételeket:Erősítse meg a vízmélységet, a bemeneti hézagot, az alaptartót, a kiömlési elrendezést, a kábelvezetést és a karbantartási hozzáférést.
• Tekintse át az életciklus költségeit:Hasonlítsa össze az energiafogyasztást, a várható üzemórákat, a karbantartási intervallumokat, a pótalkatrészeket és a telepítési költségeket.
• Teljesítménydokumentáció kérése:Kérje a szivattyú görbéjét, a hatékonysági adatokat, a méretrajzokat, az alkalmazandó védelmi részleteket és az ajánlott működési határértékeket.

A jól illeszkedő szivattyúnak ki kell elégítenie a projekt előírt munkapontját, miközben a gyártó által javasolt működési tartományon belül kell maradnia. Változó vízszintű vagy változó szezonális igényű projekteknél a mérnököknek azt is meg kell határozniuk, hogy megfelelő-e a változó frekvenciájú szabályozás.

7. Mely telepítési és karbantartási gyakorlat a legfontosabb?

A megfelelő telepítés és a rendszeres ellenőrzés elengedhetetlen a merülő szivattyúberendezések védelméhez. Még egy jól megtervezett egység is idő előtti elhasználódást szenvedhet, ha a bemenet el van dugulva, az elektromos rendszer nem megfelelően van beszerelve, vagy a szivattyú a megadott határokon kívül működik.

Telepítési ellenőrzőlista

• Rögzítse a szán típusú alapot a jóváhagyott szerelési rajzok és a helyszíni feltételek szerint.
• Tartsa be a szükséges távolságot a szivattyú bemenete és az alsó üledékréteg között. A Kairun legalább 0,5 métert javasol a hivatkozott termékhez, a projektspecifikus követelmények függvényében.
• Vezesse el és védje a tápkábeleket kopástól, zúzódástól és éles peremektől, és ügyeljen arra, hogy minden elektromos csatlakozás megfelelően tömítsen.
• Ellenőrizze a megadott beépítési szöget, a merülési mélységet, a bemeneti áramlási feltételeket és a kiömlési konfigurációt.
• Üzembe helyezés előtt ellenőrizze az elektromos csatlakozásokat, a védőberendezéseket, a járókerék mozgási szabadságát és a forgásirányt a gyártó által jóváhagyott eljárással.

Szokásos karbantartás ellenőrzőlista

• Figyelje az üzemi áramot, feszültséget, zajt, vibrációt és vízkisülési teljesítményt.
• Állítsa le a berendezést, ha rendellenes vibráció, szokatlan zaj, túlmelegedés vagy váratlan áramváltozás lép fel.
• A gyártó által meghatározott időközönként ellenőrizze a mechanikus tömítéseket, a kábelszigetelést és a védőfelügyeleti funkciókat.
• Távolítsa el a felgyülemlett törmeléket, és ellenőrizze a járókereket, ha azt a működési feltételek megkövetelik.
• Kerülje a szárazon futást és a megadott vízhőmérséklet vagy homoktartalom határértékein túli üzemeltetést.
• Hosszabb leállás előtt válassza le a tápegységet, és kövesse a jóváhagyott tisztítási, ellenőrzési, tárolási és újraindítási eljárásokat.

A karbantartási intervallumokat az üzemórák, a vízminőség, a szezonális használat és a gyártó útmutatásai szerint kell beállítani. Ellenőrzés vagy szervizelés előtt be kell tartani az elektromos leválasztást és a megfelelő biztonsági eljárásokat.

8. Gyakran Ismételt Kérdések

1. kérdés: Mi a Sled típusú merülő axiális áramlási szivattyú fő célja?

Elsődleges célja nagy mennyiségű víz átvitele viszonylag alacsony nyomással. A gyakori alkalmazások közé tartozik az árvízvédelem, a települési vízelvezetés, a mezőgazdasági öntözés, a folyógazdálkodás és az ipari vízforgalom.

2. kérdés: Mennyi vizet tud kibírni egy Kairun szán típusú szivattyú?

A Kairun termékoldalán felsorolt ​​reprezentatív modellek áramlási sebessége 500 és 15 000 m³/h között van. A szükséges áramlási sebességet és emelőmagasságot vásárlás előtt össze kell vetni a kiválasztott modell teljesítménygörbéjével.

3. kérdés: A szánkó típusú kialakítás megszünteti a mélyépítés szükségességét?

Ez csökkentheti a kiterjedt építőipari munkák szükségességét bizonyos hagyományos szivattyúállomás-elrendezésekhez képest. A helyszín előkészítésére, az alaptámaszra, a rögzítésre, a kisülési csatlakozásokra, az elektromos infrastruktúrára és az egyéb telepítési követelményekre azonban továbbra is vonatkozhatnak.

4. kérdés: Működhet a szivattyú szennyvízben?

Alkalmas lehet könnyű szennyvízhez vagy hasonló közeghez a megadott működési határokon belül. A vevőknek meg kell erősíteniük a megengedett szilárdanyag-tartalmat, a homoktartalmat, a hőmérsékletet, a járókerék konfigurációt és az anyagok kompatibilitását, mielőtt szennyvízben használnák.

5. kérdés: Milyen információkat kell megadnom, amikor árajánlatot kérek?

Adja meg a szükséges áramlási sebességet, teljes magasságot, vízjellemzőket, üzemi vízszinteket, tápfeszültséget és frekvenciát, beépítési feltételeket, munkaciklust és a projekt helyét. Rajzok, fényképek vagy meglévő szivattyúadatok szintén segíthetnek a szállítónak az alkalmazás értékelésében.

6. kérdés: Használható a szivattyú vészhelyzeti árvízelvezetésre?

Igen, egy megfelelően megválasztott és konfigurált egység jöhet szóba vészvízelvezetésnél. A projektcsapatoknak ellenőrizniük kell a telepítési időt, a rendelkezésre álló teljesítményt, a kibocsátási útvonalat, a vízmélységet és a tényleges hidraulikus kapacitást, amely szükséges a csúcsvízi körülmények között.

9. Következtetés: Megbízható vízszállítási megoldás kiválasztása

A szán típusú merülő axiális áramlású szivattyú praktikus választás olyan vízgazdálkodási projektekhez, amelyek nagy áramlást, viszonylag alacsony emelőmagasságot és rugalmas telepítési elrendezést igényelnek. Integrált kialakítása leegyszerűsítheti a telepítést, míg a megfelelő hidraulika kiválasztása, az elektromos védelem és a megelőző karbantartás elősegíti a berendezés megbízható működését a berendezés élettartama alatt.

Az önkormányzatok, öntözési vállalkozók, ipari üzemeltetők és vízügyi projektcsapatok számára a legjobb vásárlási döntés a pontos működési adatokkal és a helyszíni korlátok világos megértésével kezdődik. A Kairun reprezentatív szán típusú modelleket kínál különböző áramlási követelményekhez, a vidéki vízelvezetéstől a nagyméretű vízszabályozásig. Ha összehasonlítja a szivattyú teljesítményét vagy új telepítést tervez,lépjen kapcsolatba velünkmegbeszélni a szükséges áramlási sebességet, a teljes nyomást, az üzemi feltételeket és a projekt specifikációit. Csapatunk segít Önnek kiértékelni a megfelelő modellt és bekérni az alkalmazásához szükséges műszaki információkat.
